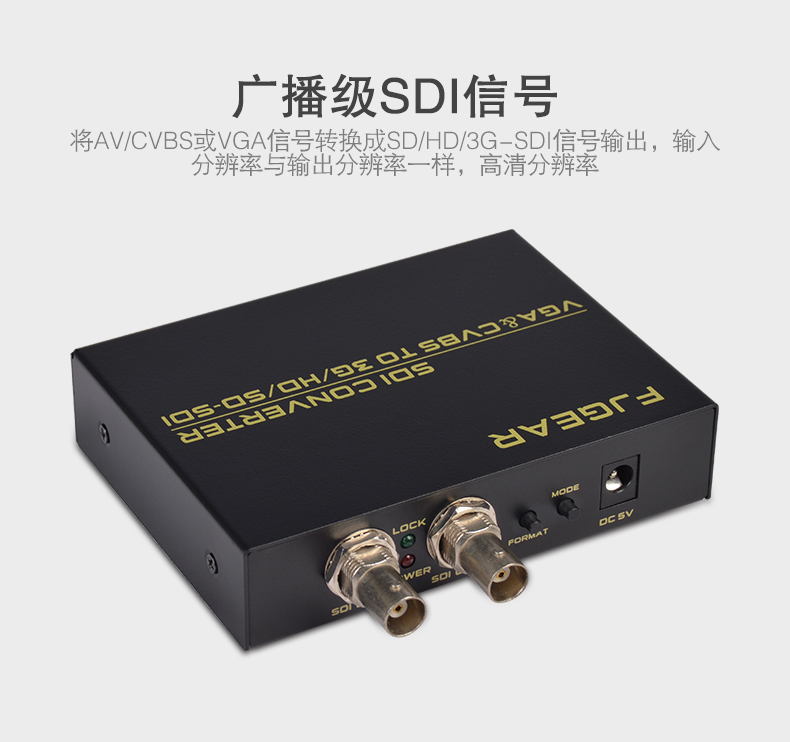

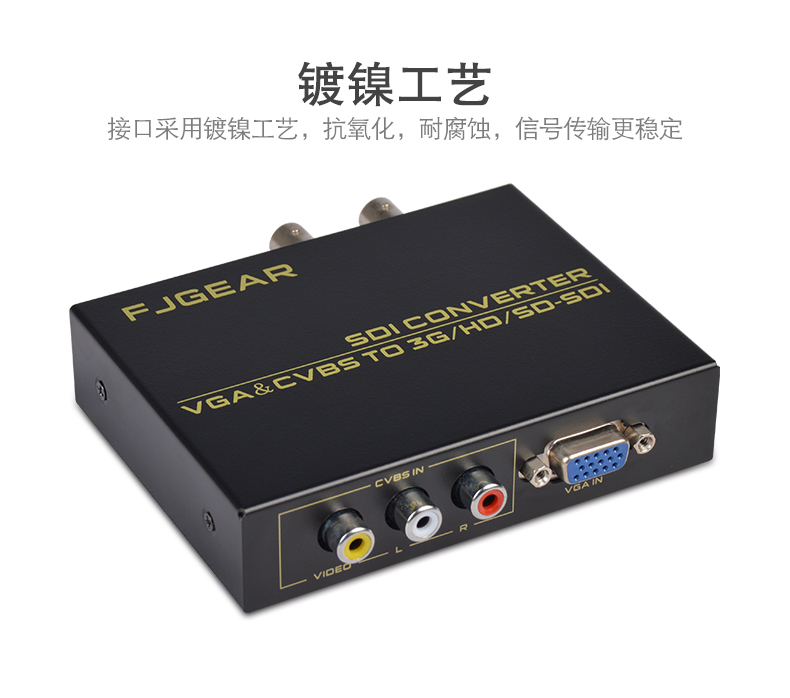

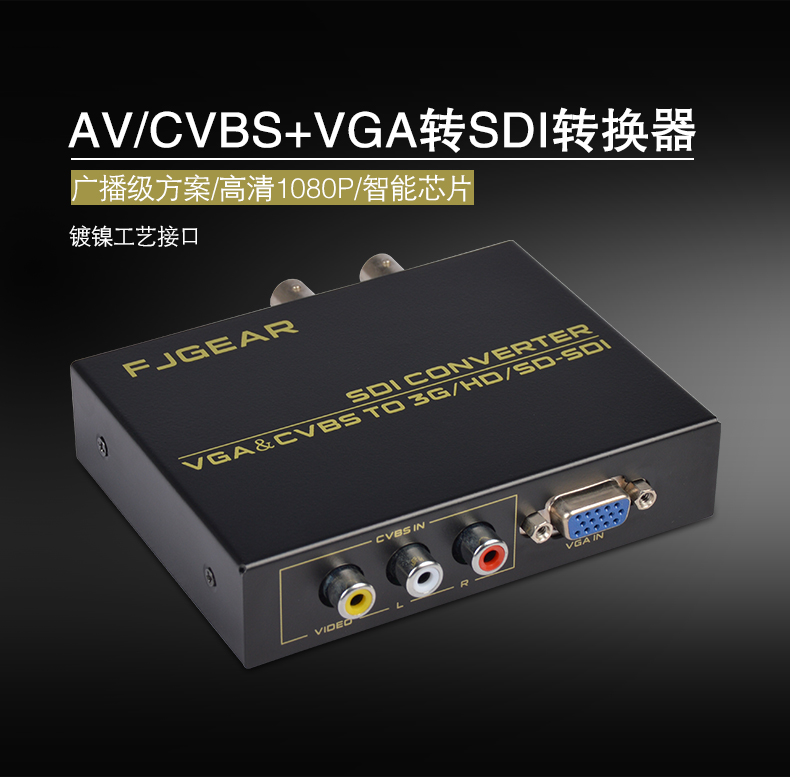

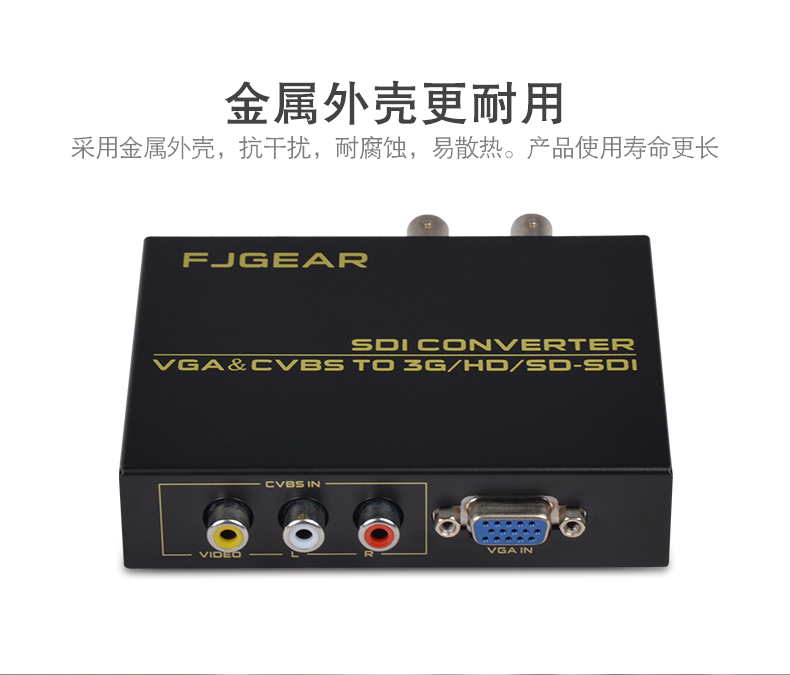

CVBS/VGA转SDI转换器

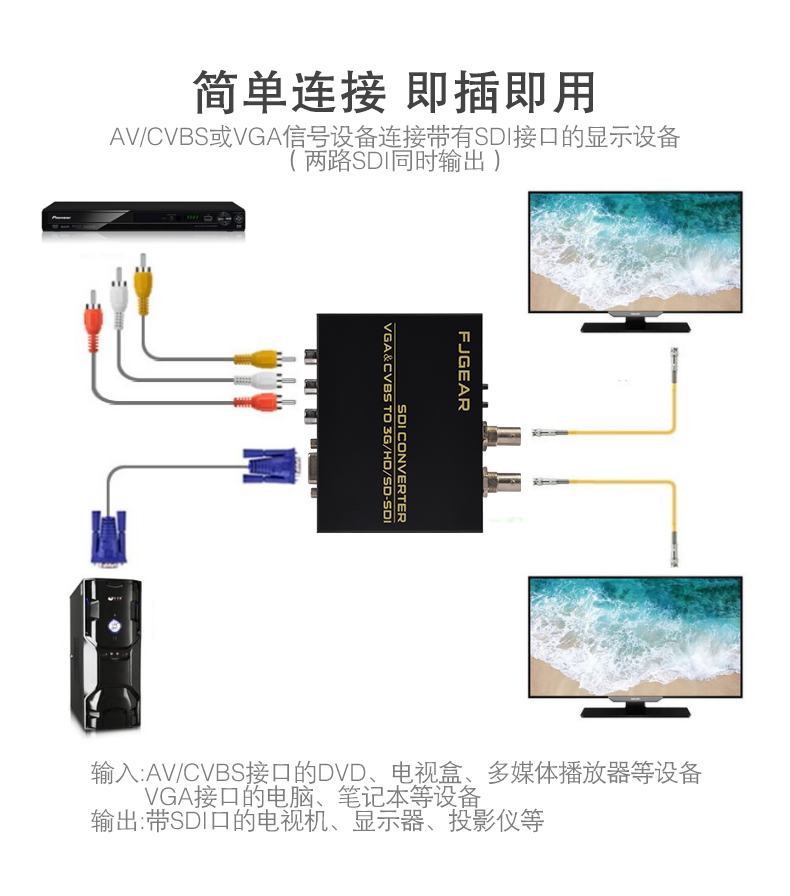

       本产品提供VGA或者AV信号输入；同时输出两路（SD-SDI/HD-SDI/3G-SDI）SDI信号，支持全高清SDI信号的输入及输出；操作简单易用，稳定性和可靠性极高；

广泛应用于SDI信号的各级电视台播出机房和非编作领域以及安防监控、培训展示场所等领域。

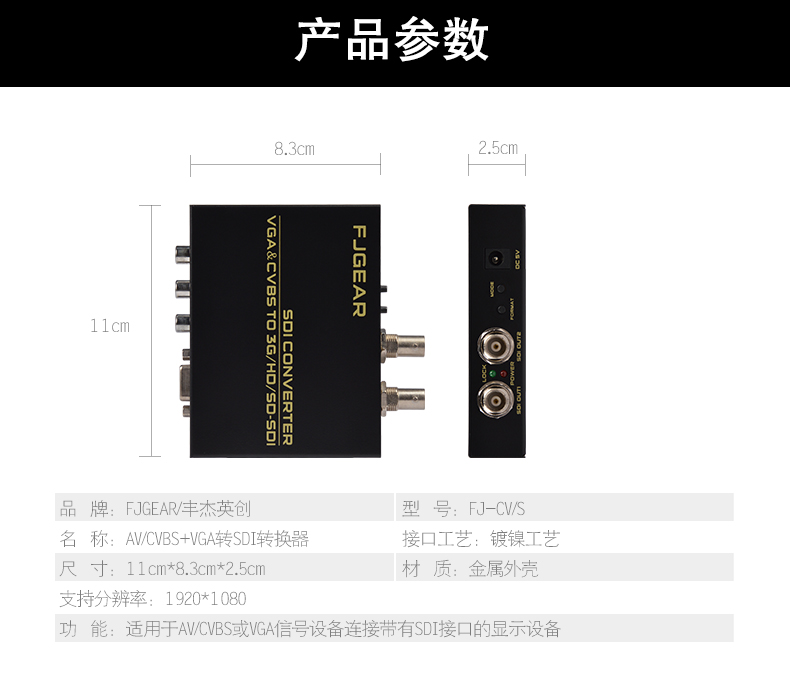

产品特性

1、电源：DC 5V/1A

2、支持分辨率：1080p

3、传输距离与阻抗：

     3G-SDI：80m~100m(1694A同轴电缆)/75Ω

     HD-SDI：150m~200m(1694A同轴电缆)/75Ω

     SD-SDI：250m~300m(1694A同轴电缆)/75Ω

VGA输入：640x480@60, 800x600@60, 1024x768@60, 1280x720@60, 1280x768@60,
                1280x1024@60, 1360x768@60, 1366x768@60, 1680x1050@60, 1920x1080@60
CVBS输入：480i, 576i, 480p, 576p;

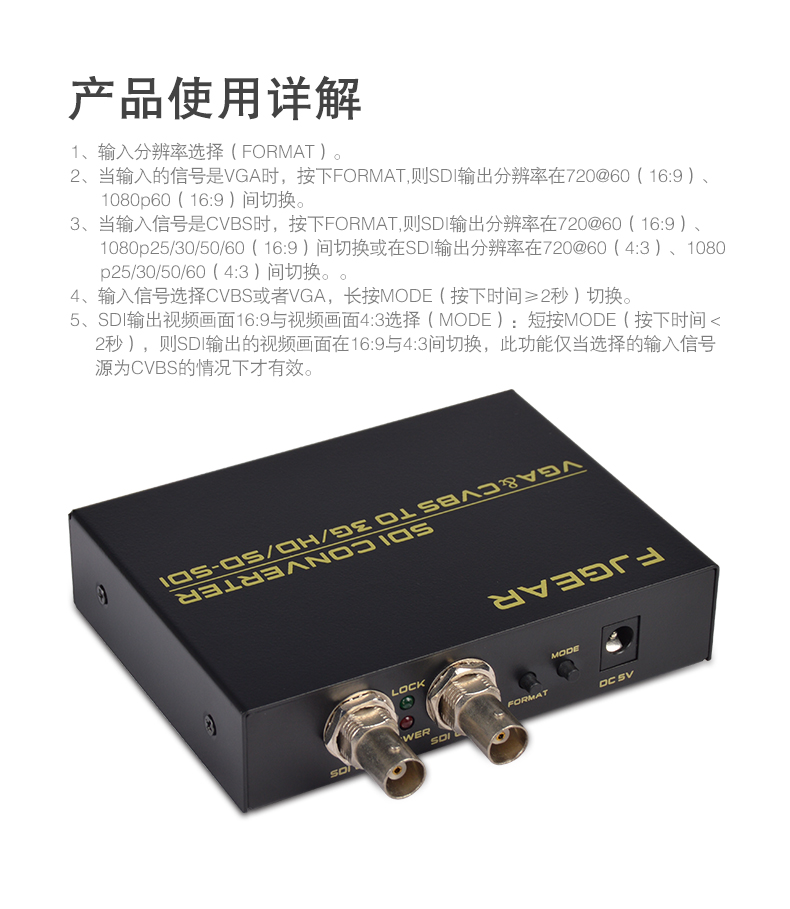

使用说明

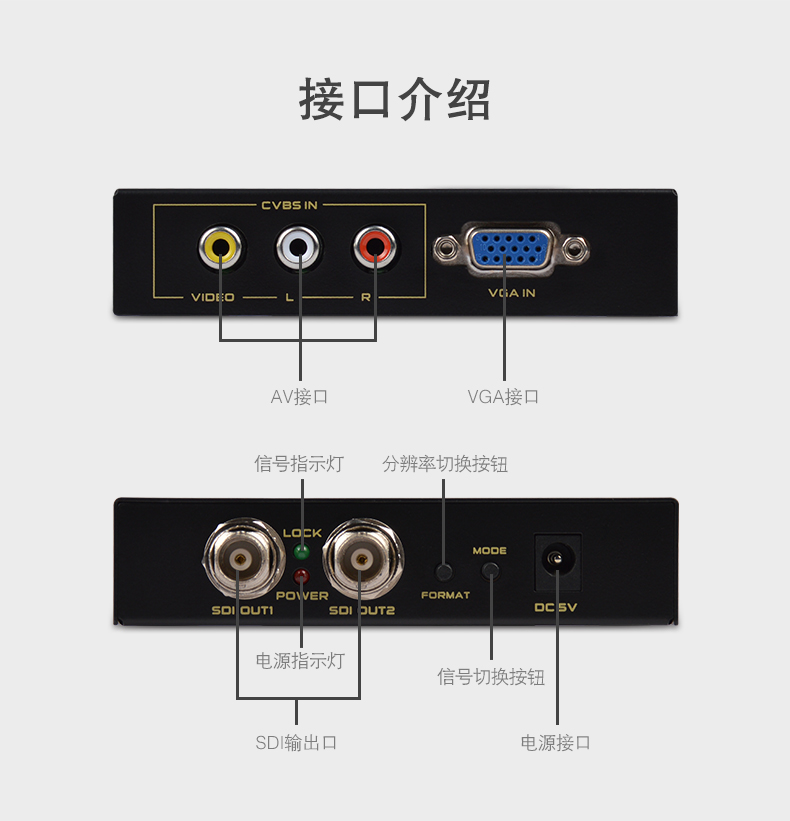

输入分辨率选择（FORMAT）：
当选择输入信号源是VGA时，若按下FORMAT，则SDI输出分辨率在720p@60(16:9)、1080p@60（16:9）间切换。
当选择输入信号源是CVBS时，若按下FORMAT，赐教SDI输出分辨率在720p@60(16:9)、
1080p@25//30/50/60（16:9）间切换或者在SDI输出分辨率在720p@60(4:3)、1080p@25//30/50/60（4:3）间切换。

输出信号源CVBS与信号源VGA选择（MODE）：长按MODE（按下时间≥2S）

SDI输出视频画面16:9与视频画面4:3选择（MODE）：
短按MODE（20ms＜按下时间＜2s），则SDI输出的视频画面在16:9与4:3间切换，此功能仅当选择的输入信号源为CVBS的情况下才有效。
