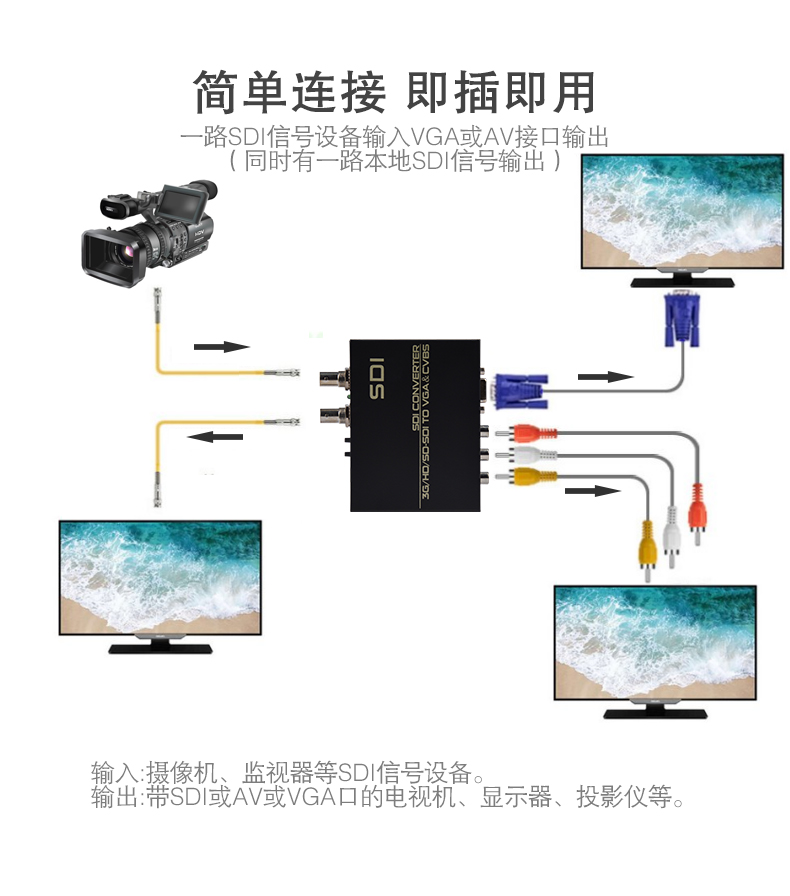

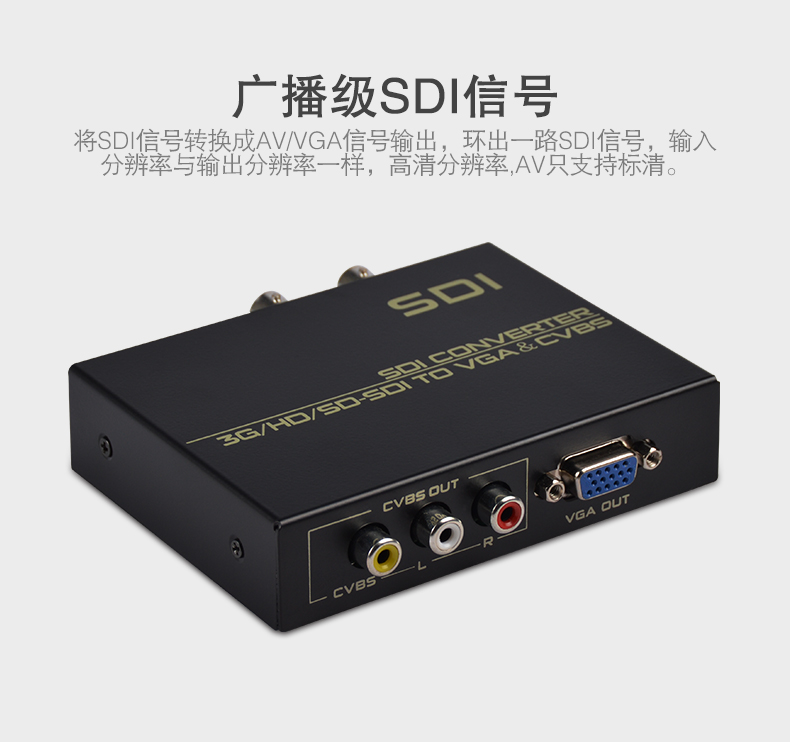

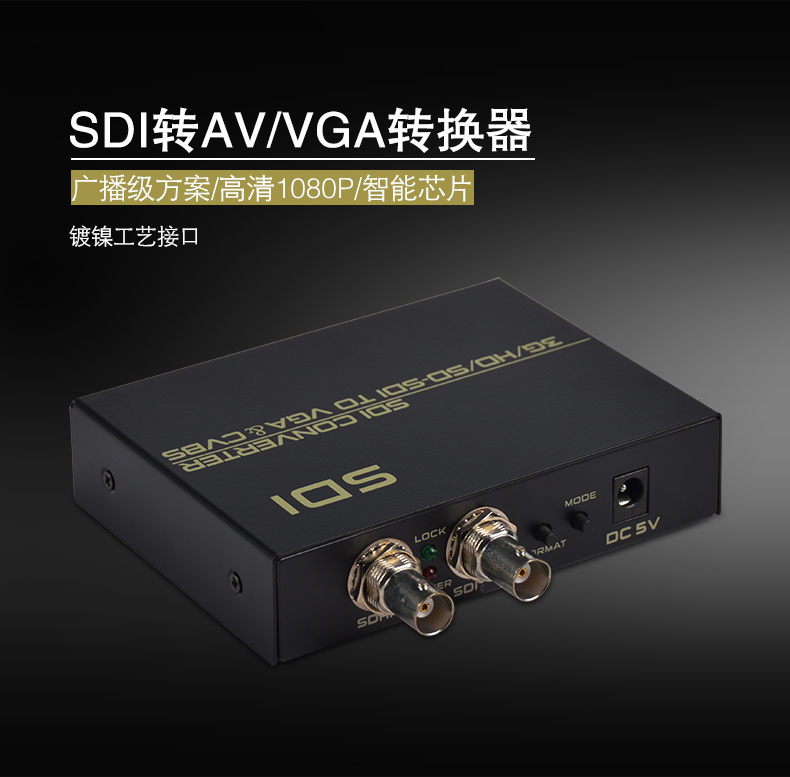

本产品提供一路（SD-SDI/HD-SDI/3G-SDI）SDI信号转换成VGA或者AV信号，支持全高清SDI信号的输入及输出；操作简单易用，稳定性和可靠性极高；广泛应用于SDI信号的各级电视台播出机房和非编制作领域以及安防监控、培训展示场所等领域。
产品特性
1、电源：DC 5V/1A
2、支持分辨率：1080p
3、传输距离与阻抗：
3G-SDI：80m~100m(1694A同轴电缆)/75Ω
HD-SDI：150m~200m(1694A同轴电缆)/75Ω
SD~SDI :250~300m(1694A同轴电缆)/75Ω

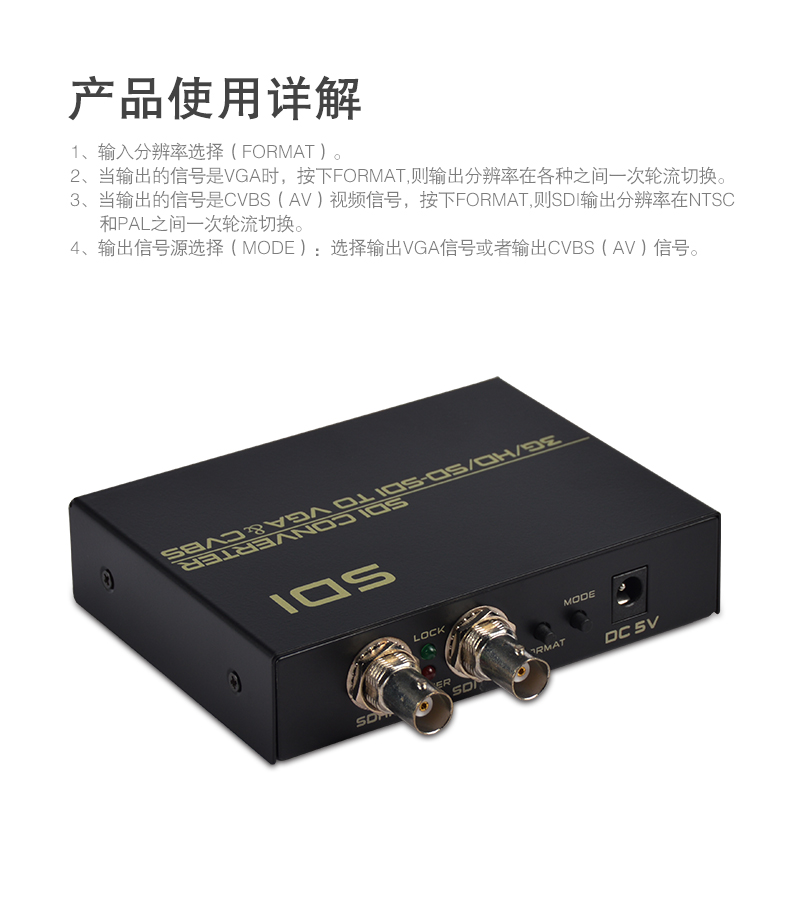

使用说明

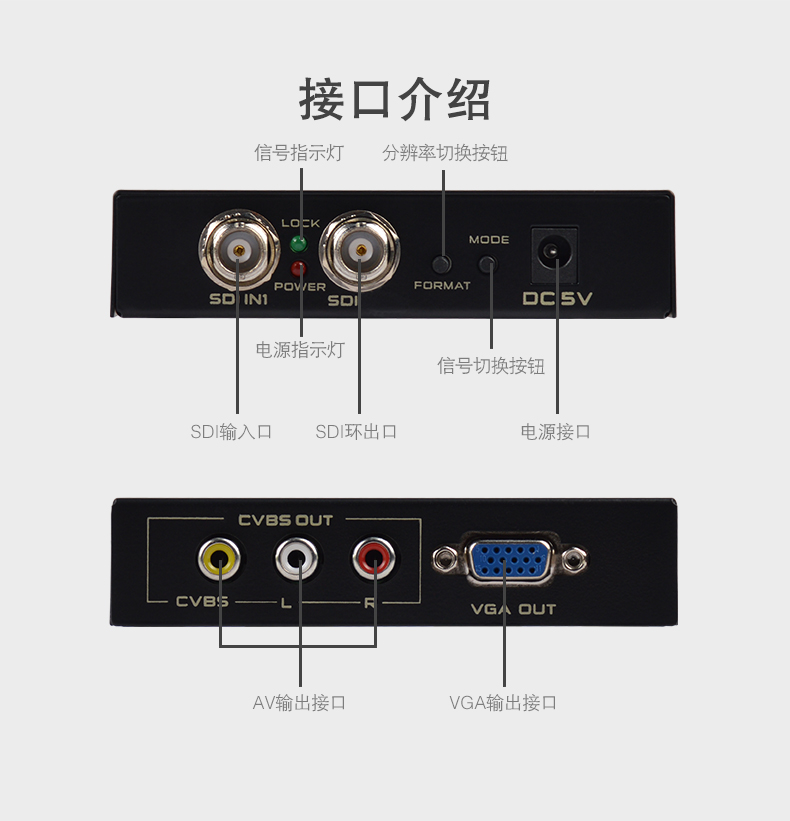

输入分辨率选择（FORMAT）：
当输出的信号是VGA视频信号，按下FORMAT键，则输出分辨率在各种之间一次轮流切换。
当输出的信号是CVBS（AV）视频信号，按下FORMAT按键，则输出分辨率在NTSC和PAL之间一次轮流切换。
输出信号源选择（MODE）：选择输出VGA信号或者输出CVBS（AV）信号。
SDI输入：
格式 3G-SDI：SMPTE 424M
HD-SDI：SMPTE 292M
SD-SDI：SMPTE 259M
分辨率 480i, 576i, 720p@50/60, 1080i@50/60; 1080p@23.98/24/25/29.97/30/50/60;
VGA输出
分辨率： 800x600@60, 1024x768@60, 1280x720@60, 1280x1024@60, 1360x768@60, 1680x1050@60, 1920x1080@60
CVBS输出：NTSC/PAL
